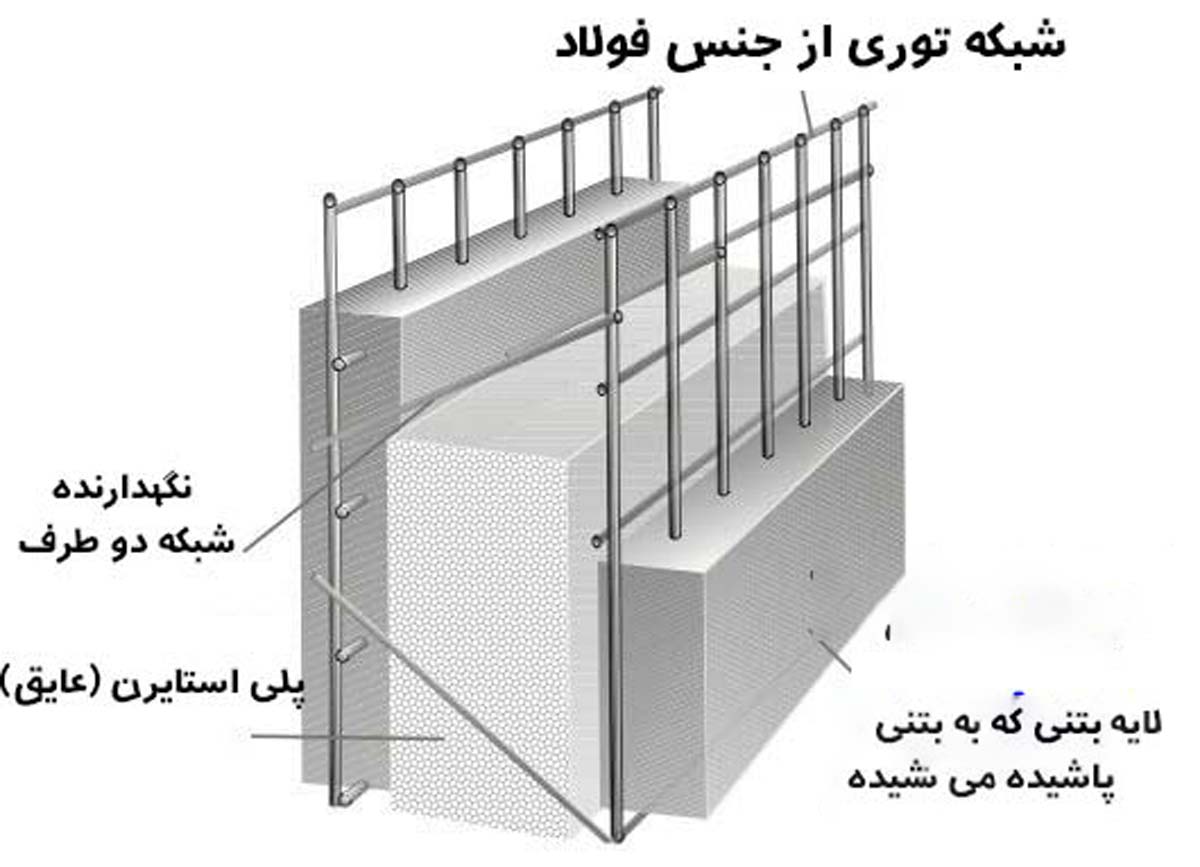

یکی از انواع سیستم‌های پیش ساخته تری دی پانل می‌باشد که از یک پلی استایرن یا یونولیت نسوز در میانه و دو شبکه مش مفتولی در دو طرف آن تشکیل شده است که بعد از قرارگیری در جای مشخص شده بتن پاشی بر روی دو طرف صورت می‌گیرد. 3D پانل در ساختمان به صورت دیوارهای باربر و غیر باربر به عنوان جدا کننده فضا، سقف، دیوار باربر برشی و ... به کار می‌رود.
تری دی پانل‌ها را می‌توان به آسانی به هر شکل و ابعاد مورد نیاز برش داد و همچنین می‌توان مکان‌هایی که بازشوهایی از قبیل پنجره و درب وجود دارد به راحتی برش زد و جایگذاری کرد.
اجزای تشکیل دهنده پانل‌های سه بعدی شامل برش گیر، مفتول سرد کشیده شده، چشمه شبکه مش، شبکه جوش شده می‌باشد.
تری دی پانل یا همان پانل سه بعدی انواع گوناگونی دارد همانند تری دی پنل غیر باربر، تری دی پانل باربر، تری دی پانل سقفی ، تری دی پنل دیواری.
شرایط حمل و نگهداری کارگاهی پنل‌های سه بعدی
نگهداری و انبار پانل‌ها در کارگاه باید بر روی سکوی مناسب باشد تا آسیب نبیند. در هنگام بارگیری، حمل و نقل پانل‌ها باید اقدامات لازم در عدم ایجاد تابیدگی و خمیدگی پنل به عمل آید. مراحل بارگیری پانل‌ها باید بدون ضربه انجام پذیرد.
تری دی پانل‌ها باید دور از تابش مستقیم نور خورشید، بارش باران، رطوبت، مواد آتش زا، تغییرات حرارتی شدید و آلودگی‌های محیطی و... نگهداری شود. از بارگذاری و راه رفتن روی پنل‌ها اجتناب کنید. انبار پنل‌ها روی یکدیگر به گونه‌ای باشد که جوش شبکه و مفتول‌ها آسیب نبیند.
ویژگی‌های دیوارهای 3D پانل‌ها
استحکام بالا، وزن کم تری دی پنل، توانایی کشش بالا در برابر بار سنگین، کاهش مصرف میلگرد و آهن آلات و بتن در ساختمان، عایق در برابر حرارت، صرفه جویی در مصرف انرژی، مقرون به صرفه و اقتصادی، عایق در برابر حریق، مقاومت در برابر رطوبت، کاهش فضای اشغالی محیط، عایق صوتی، سرعت نصب بسیار بالا، کاهش هزینه‌های سربار ساختمان سازی، کاهش وزن ساختمان، مقاوم در برابر زلزله، ترمیم آسان دیوار آسیب دیده، قابل بازیافت، مقاوم در برابر خوردگی، کج شدگی و ایجاد ترک، فرآیند نصب عاری از گرد و غبار.
کاربرد پنل‌های سه بعدی
دیوار باربر، سقف، دیوارهای جداکننده غیر باربر داخلی و خارجی، ساختارهای سازه‌ای مثل دیوارهای باربر برشی، پنل سقفی و دیوارهای عایق در برابر انتقال حرارت و صوت مورد استفاده قرار می‌گیرد.
نصب و اجرای تری دی پنل
بعد از رگلاژ در محل‌هایی که دیوار باربر وجود دارد شناژ طبق نقشه اجرا می‌شود و سپس کف بتنی انجام می‌پذیرد و روی فونداسیون میلگردهای انتظار پیش بینی می‌گردد. در اسکلت فلزی میلگردها به تیرها جوش داده می‌شود و سوراخ‌هایی که توسط متر هیلتی به وجود آمده جایگذاری می‌شود.
کلیه کارهای مربوط به عبور لوله‌ها، برق و مکانیزم انجام شده و کار آماده بتن پاشی می‌گردد.
بعد از عملیات بتن پاشی دیوارها، پانل‌های سقف گذاشته و عملیات بتن ریزی سقف انجام می‌شود.
