نعل درگاه چیست و چرا یکی از مهم‌ترین اجزای سازه‌ای ساختمان محسوب می‌شود؟

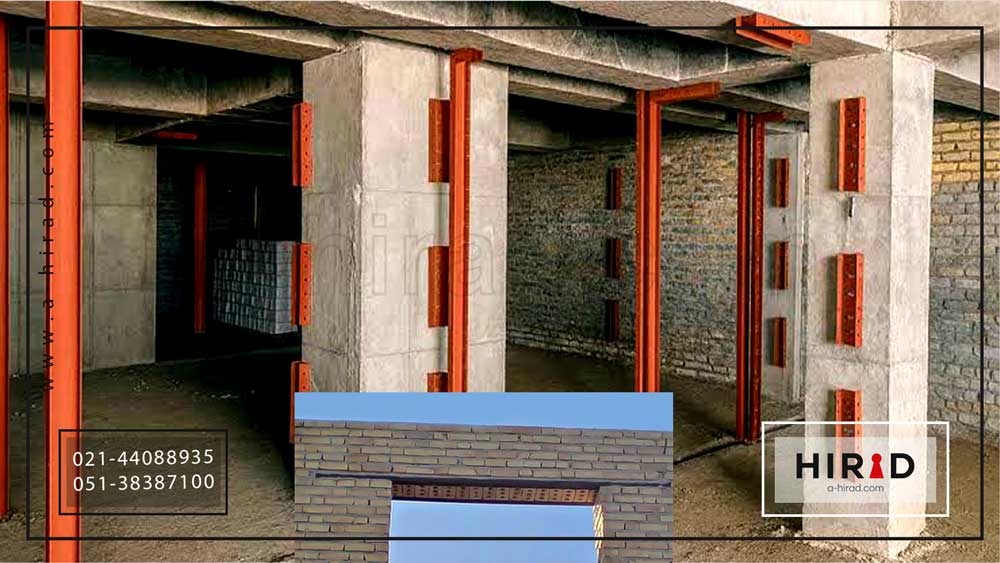

نعل درگاه چیست؟

نعل درگاه عضوی باربر است که در بالای بازشوهای ساختمان قرار گرفته و وظیفه آن انتقال بارهای وارد شده از قسمت‌های فوقانی به دو سمت بازشو است. به بیان ساده‌تر، زمانی که بخشی از دیوار برای نصب درب یا پنجره حذف می‌شود، نعل درگاه نقش پلی سازه را ایفا می‌کند که مانع انتقال مستقیم وزن دیوار به قاب درب یا پنجره می‌شود.

در اصطلاح مهندسی ساختمان، نعل درگاه معادل واژه Lintel در زبان انگلیسی است.

وظایف اصلی نعل درگاه

نعل درگاه تنها یک قطعه فلزی یا بتنی نیست، بلکه یکی از عناصر کلیدی پایداری دیوارهای دارای بازشو محسوب می‌شود. مهم‌ترین وظایف نعل درگاه عبارتند از:

انتقال بارهای ثقلی

وزن دیوار، سقف، تیغه‌های فوقانی و سایر بارهای وارد شده از طریق نعل درگاه به طرفین بازشو منتقل می‌شود.

جلوگیری از ترک خوردگی دیوار

تمرکز تنش در گوشه‌های بازشو یکی از دلایل اصلی ایجاد ترک در دیوارهاست، نعل درگاه موجب توزیع مناسب این تنش‌ها می‌شود و از فشار به یک نقطه و ایجاد ترک جلوگیری می‌کند.

حفظ یکپارچگی سازه

وجود نعل درگاه از تضعیف مقاومت دیوار در محل بازشو جلوگیری می‌کند.

جلوگیری از نشست موضعی

در صورت نبود نعل درگاه، بخش فوقانی دیوار در محل بازشو ممکن است دچار خمش یا نشست گردد.

تضمین عملکرد صحیح درب و پنجره

یکی از مهم‌ترین مزایای نعل درگاه، جلوگیری از انتقال بار به قاب درب و پنجره است. در صورت عدم اجرای نعل درگاه و انتقال بارها به چهارچوب مشکلات زیر ایجاد می‌شود:

- گیر کردن لنگه درب

- سخت باز و بسته شدن پنجره

- خارج شدن قاب از تراز

- تغییر شکل چهارچوب

- کاهش آب‌بندی درب و پنجره

- نفوذ هوا و رطوبت

- ایجاد شکستگی در شیشه‌ها

- کاهش عمر مفید یراق‌آلات

به دلیل ایجاد همین اختلالات، عدم استفاده از نعل درگاه باعث بروز مشکل در عملکرد درب و پنجره می‌شود و حتی باز و بسته شدن آن را سخت خواهد کرد.

مکانیزم عمل نعل درگاه

از دیدگاه مهندسی، سازه نعل درگاه مانند یک تیر عمل می‌کند. بارهای وارد شده از قسمت فوقانی به نعل درگاه منتقل می‌شوند و سپس از طریق تکیه‌گاه‌های دو طرف بازشو به دیوار انتقال پیدا می‌کنند. عملکرد صحیح نعل درگاه به: طول دهانه بازشو، میزان بار وارده، نوع دیوار، ضخامت دیوار، جنس نعل درگاه، طول نشیمن در دو طرف و کیفیت اجرا وابسته است.

در صورتی که ظرفیت خمشی نعل درگاه کافی نباشد، تغییر شکل آن می‌تواند باعث ایجاد مشکلات اجرایی شود.

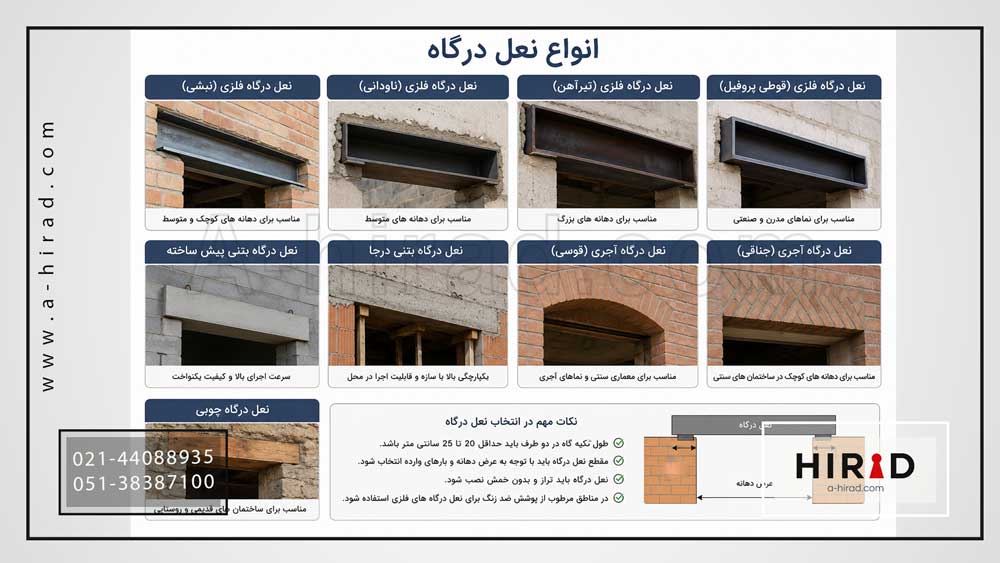

انواع نعل درگاه

انتخاب نوع نعل درگاه به عواملی نظیر ابعادبازشو، میزان بارهای وارده، نوع سیستم سازه‌ای، جنس دیوار و الزامات اجرایی پروژه وابسته است. هر یک از انواع نعل درگاه دارای ویژگی‌های فنی، ظرفیت باربری و محدوده کاربری متفاوت هستند که شناخت آن‌ها در دستیابی به عملکرد مطلوب سازه‌ای اهمیت ویژه دارد.

نعل درگاه فلزی

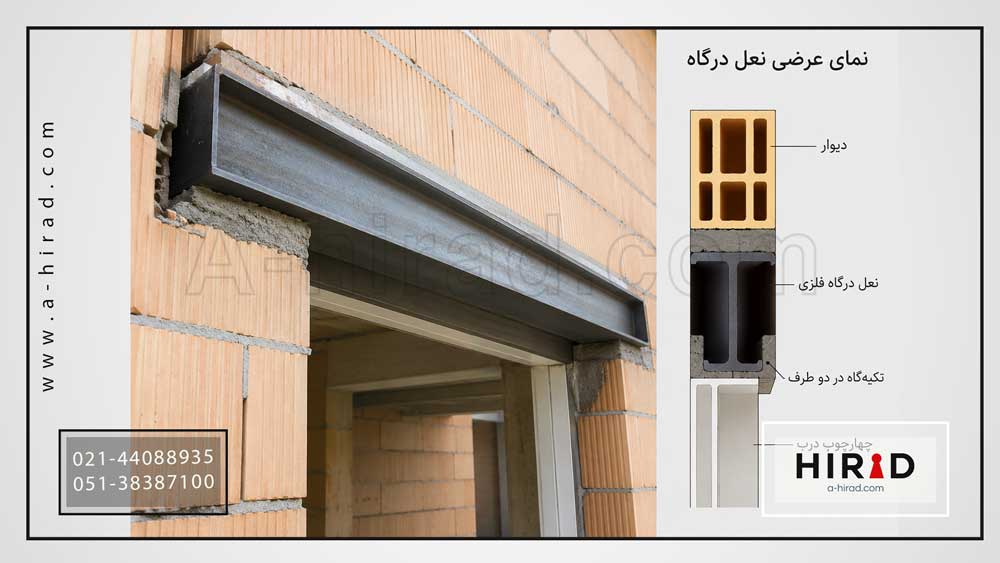

نعل درگاه فلزی یکی از پرکاربردترین گزینه‌ها در ساختمان‌ها محسوب می‌شود و معمولا با استفاده از نبشی، ناودانی، تیرآهن یا مقاطع فولادی مرکب اجرا می‌شود.

مقاومت بالا، سرعت نصب و قابلیت استفاده در دهانه‌های نسبتا بزرگ از مهم‌ترین مزایای این نعل درگاه به شمار می‌رود. محافظت در برابر خوردگی و اجرای صحیح اتصالات، نقش مهمی در افزایش دوام و عملکرد این مدل دارد.

نعل درگاه بتنی

نعل درگاه بتنی به صورت پیش ساخته یا بتن‌ریزی درجا اجرا می‌شود و به دلیل یکپارچگی با سازه‌های بتن‌آرمه، در بسیاری از پروژه‌های ساختمانی مورد استفاده قرار می‌گیرد. این نوع نعل درگاه از مقاومت مناسبی در برابر رطوبت، آتش‌سوزی و شرایط محیطی برخوردار بوده و گزینه‌ای مناسب برای ساختمان‌هایی با سیستم سازه‌ای بتن است.

نعل درگاه آجری

نعل درگاه آجری بیشتر در ساختمان‌های سنتی و بناهای تاریخی دیده می‌شود و معمولا شکل قوسی، هلالی یا جناغی دارد. علاوه بر ایفای نقش سازه‌ای این نوع نعل درگاه ارزش معماری داشته و در پروژه‌های مرمتی و معماری سنتی هنوز مورد استفاده قرار می‌گیرد.

نعل درگاه چوبی

قدیمی‌ترین نوع نعل درگاه، نعل درگاه چوبی است که در گذشته در ساختمان‌های روستایی و سنتی کاربرد داشته است. امروزه به دلیل محدودیت‌های مربوط به دوام، مقاومت مکانیکی و حساسیت در برابر رطوبت، استفاده از آن بسیار محدود شده و فقط در پروژه‌های خاص و معماری سنتی گاها استفاده می‌شود.

اهمیت نعل درگاه در ساختمان

یکی از مهم‌ترین پیامدهای حذف نعل درگاه یا اجرای غیراصولی آن، انتقال بار سازه به چهارچوب درب و پنجره است. در بسیاری از ساختمان‌ها، مشکلاتی نظیر گیر کردن درب‌ها، سخت باز و بسته شدن درب و پنجره‌ها، خارج شدن قاب از تراز اولیه و حتی شکستن شیشه‌ها، نتیجه اعمال بارهای ناخواسته بر این اجزا است.

زمانی که بارهای فوقانی توسط نعل درگاه مهار نشوند، قاب‌ها تحت فشار قرار می‌گیرند و تغییر شکل تدریجی در آن‌ها ایجاد می‌شود. این تغییر شکل علاوه بر کاهش کیفیت عملکرد، موجب افزایش استهلاک یراق‌آلات، کاهش آب‌بندی و افت کارایی سیستم‌های عایق‌بندی حرارتی و صوتی خواهد شد.

به همین دلیل می‌توان این گونه عنوان کرد که نعل درگاه علاوه بر ایفای نقش سازه‌ای، یکی از عوامل اصلی کیفیت بهره‌برداری از درب‌ها و پنجره‌ها  در طول عمر ساختمان است.

 انتخاب نعل درگاه مناسب بر اساس نوع درب و ابعاد بازشو

اگرچه وظیفه اصلی نعل درگاه انتقال بارهای وارد بر دیوار و سازه فوقانی است، اما نوع درب نصب‌شده، ابعاد بازشو و میزان حساسیت آن به تغییر شکل نیز در انتخاب نعل درگاه مناسب اهمیت دارد. در پروژه‌های ساختمانی، طراحی صحیح نعل درگاه باید به گونه‌ای باشد که علاوه بر تأمین ظرفیت باربری، از ایجاد خیز و تغییر شکل‌هایی که می‌توانند عملکرد درب را مختل کنند نیز جلوگیری شود.

نعل درگاه  درب‌های داخلی

بازشوهای مربوط به درب‌های داخلی معمولاً دارای دهانه‌های کوچک و بارگذاری محدود هستند؛ بنابراین در بسیاری از موارد، نعل درگاه‌های فلزی سبک، نبشی‌های دوبل یا نعل درگاه‌های بتنی متداول می‌توانند پاسخگوی نیازهای اجرایی باشند. با این حال، انتخاب نهایی باید بر اساس نوع دیوار و شرایط بارگذاری انجام شود.

  نعل درگاه درب‌های ضدسرقت

درب‌های ضدسرقت به دلیل وزن بالاتر، چهارچوب‌های مستحکم‌تر و حساسیت بیشتر به تغییر شکل، نیازمند بازشویی پایدار و بدون نشست هستند. در چنین شرایطی معمولاً از نعل درگاه‌های فلزی با استحکام بیشتر یا نعل درگاه‌های بتن‌آرمه استفاده می‌شود تا از انتقال تنش به چهارچوب و ایجاد اختلال در عملکرد قفل‌ها و یراق‌آلات جلوگیری شود.

  نعل درگاه درب‌های فلزی صنعتی

برای درب‌های فلزی سنگین، ورودی سوله‌ها و بازشوهای با عرض متوسط تا بزرگ، استفاده از نعل درگاه‌های فولادی با ظرفیت خمشی مناسب رایج‌تر است. انتخاب مقطع مناسب در این موارد اهمیت زیادی دارد، زیرا هرگونه خیز بیش از حد می‌تواند باعث کاهش کیفیت عملکرد درب و افزایش استهلاک قطعات شود.

 نعل درگاه درب‌های پارکینگی

درب‌های پارکینگی، به‌ویژه در انواع ریلی، سکشنال و اتوماتیک، معمولاً در بازشوهای بزرگ نصب می‌شوند و نسبت به تغییر شکل‌های موضعی بسیار حساس هستند. در این شرایط اغلب از تیرآهن، مقاطع فولادی تقویت‌شده یا نعل درگاه‌های بتن‌آرمه استفاده می‌شود تا علاوه بر تحمل بارهای وارده، پایداری لازم برای عملکرد صحیح سیستم‌های حرکتی و مکانیکی درب نیز تأمین شود.

در نهایت باید توجه داشت که انتخاب نعل درگاه صرفاً بر اساس نوع درب انجام نمی‌شود، بلکه مجموعه‌ای از عوامل شامل عرض دهانه، ارتفاع دیوار فوقانی، بارهای وارده، جنس دیوار، سیستم سازه‌ای ساختمان و الزامات اجرایی در تعیین نوع و ابعاد نعل درگاه نقش دارند.

دلایل خرابی نعل درگاه

خرابی نعل درگاه یکی از عوامل اصلی آسیب در دیوارهای پیرامونی ساختمان است.مهم‌ترین دلایل عبارت‌اند از:

- طراحی نامناسب: انتخاب مقطع ضعیف نسبت به بار وارده.

- طول نشیمن ناکافی: در بسیاری از پروژه‌ها طول تکیه‌گاه کافی در دو سمت بازشو تأمین نمی‌شود.

- خوردگی مقاطع فلزی:  به ویژه در مناطق مرطوب و ساحلی.

- اجرای غیراصولی: عدم تراز بودن نعل درگاه باعث توزیع نامتقارن بار می‌شود.

- بارگذاری اضافی: اضافه شدن طبقات یا تغییر کاربری ساختمان می‌تواند ظرفیت نعل درگاه را کاهش دهد.

- حذف نعل درگاه در بازسازی‌ها: برخی عملیات تخریب و بازسازی بدون توجه به نقش سازه‌ای نعل درگاه انجام می‌شوند که خطرناک است.

علائم خرابی نعل درگاه

نشانه‌های زیر می‌توانند بیانگر ضعف یا آسیب نعل درگاه باشند:

. ترک‌های مورب بالای درب و پنجره

. افتادگی دیوار در قسمت فوقانی بازشو

. گیر کردن درب هنگام باز و بسته شدن

. بسته نشدن کامل پنجره

. تاب برداشتن قاب‌ها

. شکستگی شیشه‌ها

. ایجاد فاصله بین قاب و دیوار

. تغییر شکل دیوارهای اطراف بازشو

نکات اجرایی مهم نعل درگاه

برای دستیابی به عملکرد مطلوب نعل درگاه رعایت موارد زیر ضروری است:

- طول تکیه‌گاه مناسب: معمولاً حداقل ۲۰ تا ۲۵ سانتی‌متر نشیمن در هر طرف بازشو توصیه می‌شود.

- محافظت در برابر خوردگی: مقاطع فلزی باید با ضدزنگ یا پوشش‌های محافظ پوشانده شوند.

- کنترل تراز: اجرای دقیق و تراز بودن نعل درگاه اهمیت زیادی دارد.

- انتخاب مقطع مناسب: ابعاد و نوع نعل درگاه باید براساس محاسبات سازه‌ای تعیین شود.

- هماهنگی با نوع دیوار: جزئیات اجرایی در دیوارهای آجری، بلوکی، سفالی و بتن سبک متفاوت است.

جمع‌بندی

نعل درگاه یکی از اجزای حیاتی ساختمان است که وظیفه انتقال بارهای وارده از قسمت فوقانی بازشوها به بخش‌های جانبی دیوار را بر عهده دارد.

استفاده از نعل درگاه مناسب موجب جلوگیری از ترک خوردگی، نشست موضعی و تغییر شکل دیوارها می‌شود و نقش تعیین‌کننده‌ای در عملکرد صحیح درب‌ها و پنجره‌ها دارد.

عدم اجرای صحیح این عضو سازه‌ای می‌تواند باعث انتقال بار به قاب درب و پنجره شده و در نتیجه مشکلاتی مانند سخت باز شدن، گیر کردن، تغییر شکل چهارچوب، کاهش آب‌بندی و کاهش عمر مفید اجزای ساختمانی را به همراه داشته باشد.

بنابراین طراحی اصولی، انتخاب مقطع مناسب و اجرای دقیق نعل درگاه، یکی از الزامات اساسی در ساخت ساختمان‌های ایمن، بادوام و استاندارد محسوب می‌شود.
