مراحل نصب مقابل برقی؛ راهنمای اجرای صحیح و نکات فنی

مقابل برقی؛ مراحل نصب، سیم‌کشی و نکات فنی روی درب ضدسرقت

نصب مقابل برقی فقط به قرار دادن یک قطعه روی چهارچوب و اتصال چند سیم محدود نمی‌شود. عملکرد صحیح این سیستم به هماهنگی میان مقابل برقی، قفل مکانیکی، زبانه قفل، چهارچوب، منبع تغذیه و سیستم کنترل دسترسی وابسته است.
به‌خصوص در درب ضدسرقت ورودی ساختمان و درب لابی کوچک‌ترین خطا در محل نصب یا تنظیم زبانه می‌تواند باعث شود مقابل برقی هنگام دریافت فرمان، زبانه را آزاد نکند یا درب به‌درستی بسته نشود.
به همین دلیل، نصب مقابل برقی باید بر اساس نوع قفل، ابعاد چهارچوب، جهت بازشو، نوع مقابل برقی و مشخصات الکتریکی همان مدل انجام شود.

 نصب مقابل برقی چگونه انجام می‌شود؟

به‌صورت کلی، نصب مقابل برقی شامل چند مرحله اصلی است:
1. بررسی نوع درب و قفل
2. انتخاب مقابل برقی سازگار
3. تعیین محل دقیق نصب روی چهارچوب
4. آماده‌سازی چهارچوب
5. ایجاد مسیر عبور سیم
6. نصب مکانیکی مقابل برقی
7. سیم‌کشی و اتصال به منبع تغذیه
8. اتصال به سیستم کنترل دسترسی یا آیفون
9. تنظیم موقعیت مقابل برقی نسبت به زبانه
10. تست عملکرد و اطمینان از قفل و بازشدن صحیح درب
در محصولات حرفه‌ای، بعضی مدل‌ها دارای قابلیت تنظیم موقعیت افقی یا شیم‌های تنظیمی هستند تا بتوان فاصله و موقعیت محل درگیری زبانه را دقیق‌تر تنظیم کرد.

مزایای استفاده از مقابل برقی

از مقابل برقی جهت افزایش امنیت و کنترل دسترسی افراد استفاده می‌شود. مقابل برقی جهت کنترل ورود و خروج در مکان‌هایی مانند بانک‌ها و دفاتر اداری کارایی دارد. همچنین از مقابل برقی می‌توان  در مراکز بهداشتی و آزمایشگاه‌ها جهت جلوگیری از انتقال میکروب توسط تماس با درب استفاده کرد. مقابل برقی می‌تواند نقش موثری در سهولت باز و بسته شدن درب و حذف کلید داشته باشد.

معایب مقابل برقی

از معایب مقابل برقی می‌توان به عدم مقاومت آن در برابر فشارهای بیرونی اشاره نمود؛ به طوری که با فشار بیرونی بالای 100 کلیو گرم امکان باز شدن قفل و جود دارد. از دیگر معایب مقابل برقی وابستگی عملکرد آن به برق است به صورتی که در صورت قطعی برق و عدم و جود برق اضطراری و یا باطری، امکان باز نمودن قفل و ورود و خروج وجود ندارد.

 مشخص کردن محل نصب روی چهارچوب

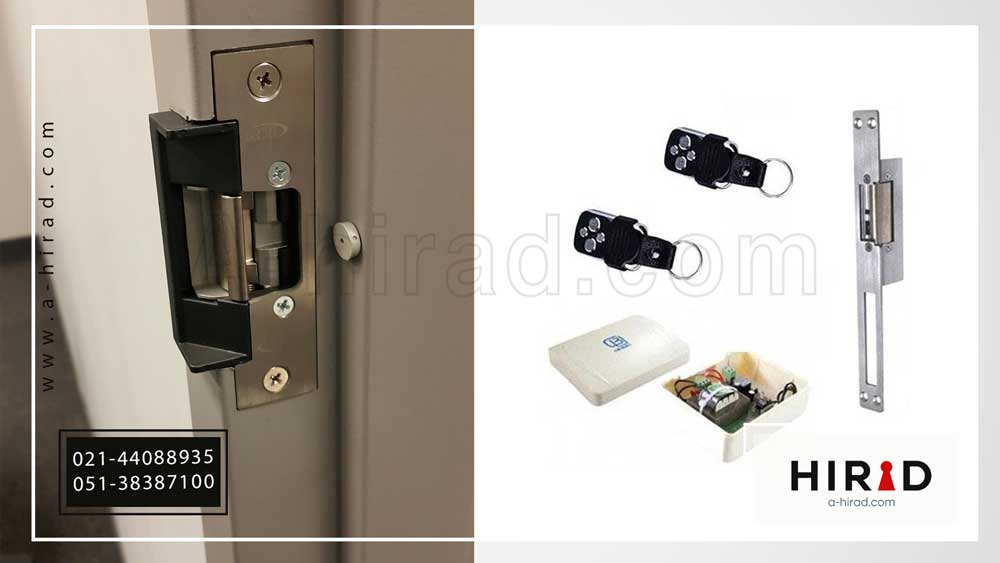

مقابل برقی معمولاً روی چهارچوب درب نصب می‌شود و محل آن باید دقیقاً مقابل زبانه قفل قرار گیرد.
در این مرحله، زبانه باید در حالت بسته شدن درب، به‌صورت کامل و بدون گیرکردن وارد محدوده مقابل برقی شود.
برای تعیین محل دقیق، معمولاً ابتدا خط مرکزی زبانه روی چهارچوب مشخص شده و سپس با استفاده از الگوی نصب یا ابعاد فنی محصول، محل سوراخ‌های نصب و مسیر سیم مشخص می‌شود. دستورالعمل‌های تخصصی نیز بر تعیین دقیق خط مرکزی زبانه و استفاده از الگوی نصب تأکید دارند.
نکته مهم محل نصب را صرفاً براساس ظاهر چهارچوب تعیین نکنید؛ موقعیت واقعی زبانه قفل معیار اصلی است.

مراحل نصب مقابل برقی

مقابل برقی جهت عملکرد صحیح و دقیق نیازمند نصب اصولی و با دقت است در ادامه با مراحل نصب مقابل برقی به طور مختصر آشنا می‌شویم.

آماده سازی ابزارها

پس از انتخاب مقابل برقی متناسب با نوع درب و قفل درب، جهت نصب مقابل برقی به دریل، مته، پیچ گوشتی و پیچ نیاز دارید.

سوراخ کردن محل نصب

محل دقیق مقابل برقی را بر روی چهارچوب مشخص نمایید؛ مقابل برقی باید با زبانه قفل کاملا هم تراز باشد. با کمک دریل و مته مناسب، سوراخ‌های لازم برای نصب مقابل برقی را بر روی چهاچوب انجام دهید.

نصب مقابل برقی

مقابل برقی را به چهارچوب پیچ کنید و از تراز بودن و محکم بودن اتصال‌ها اطمینان حاصل کنید.

سیم کشی

سیم‌های برق را به ترمینال‌های مقابل برقی متصل کنید. پس از اتمام نصب و سیم کشی و اطمینان از نصب صحیح و دقیق، قفل را به برق متصل نمایید و درستی عملکرد آن را بسنجید. نصب مقابل برقی به دقت بالایی نیاز دارد، در صورت عدم آشنایی با نصب، بهتر است از تکنیسین‌های متخصص کمک بگیرید.

 سیم کشی مقابل برقی چگونه انجام می‌شود؟

سیم‌کشی مقابل برقی باید براساس نقشه ترمینال همان مدل انجام شود. یک ساختار معمول شامل این اجزا است:

منبع تغذیه → مدار کنترل/رله → مقابل برقی

و در سیستم‌های ورودی ساختمان می‌توان فرمان بازشدن را از تجهیزاتی مانند:

آیفون → رله یا خروجی فرمان → منبع تغذیه → مقابل برقی

دریافت کرد.

در این حالت، زمانی که ساکن ساختمان از طریق آیفون فرمان بازکردن درب را صادر می‌کند، مدار کنترل فرمان لازم را به مقابل برقی ارسال کرده و مکانیزم داخلی مقابل، زبانه را برای مدت مشخص آزاد می‌کند.

مقابل برقی برای بازکردن درب ضدسرقت با آیفون

یکی از کاربردهای رایج مقابل برقی در ساختمان‌های مسکونی، اتصال آن به آیفون ساختمان و درب ضدسرقت ورودی یا درب لابی است.

فرآیند عملکرد به این شکل است:

مراجعه‌کننده → زنگ واحد → پاسخ ساکن → فشردن کلید بازکردن → ارسال فرمان → فعال شدن مقابل برقی → آزاد شدن زبانه → باز شدن درب

در این سیستم، مقابل برقی جایگزین کامل قفل مکانیکی نیست؛ بلکه با آزاد کردن زبانه، امکان بازشدن درب از سمت بیرون را فراهم می‌کند.

پس از بسته شدن مجدد درب، زبانه قفل دوباره در محل خود قرار می‌گیرد و درب به وضعیت قفل‌شده بازمی‌گردد.

این ساختار امکان می‌دهد بدون مراجعه فیزیکی به درب ورودی، بازکردن درب از داخل واحد انجام شود.

?>
