مقابل برقی چیست؟ راهنمای کامل نصب، عملکرد، اجزا و کاربری

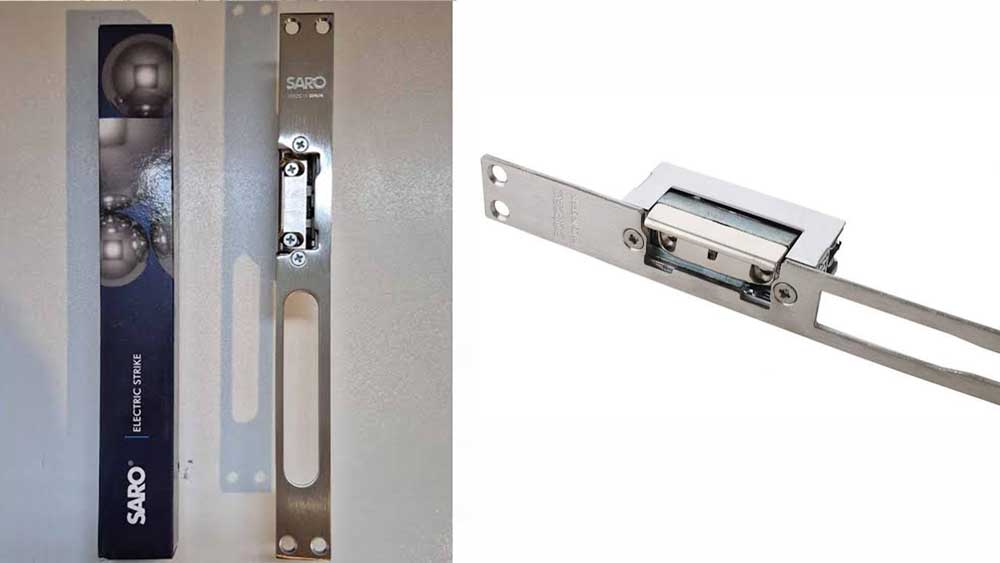

مقابل برقی چیست؟

مقابل برقی یا Electric Strike یک قطعه الکترومکانیکی است که در قسمت مقابل زبانه قفل و معمولاً داخل چهارچوب نصب می‌شود. در یک درب معمولی، زمانی که درب بسته می‌شود، زبانه قفل مکانیکی وارد مقابل یا Strike Plate می‌شود و درب را بسته نگه می‌دارد. در مقابل برقی، این قسمت به یک مکانیزم الکتریکی مجهز شده است. بنابراین می‌توان با ارسال فرمان از سیستم کنترل تردد، وضعیت زبانه‌گیر را تغییر داد و اجازه باز شدن درب را صادر کرد.

مقابل برقی را می‌توان راهکاری برای کنترل الکترونیکی دسترسی بدون حذف کامل قفل مکانیکی درب دانست.

اجزای سیستم مقابل برقی چیست؟

خود مقابل برقی از چند بخش اصلی تشکیل شده است، اما برای عملکرد کامل درب ورودی معمولاً مجموعه‌ای از تجهیزات در کنار آن قرار می‌گیرند.

۱. بدنه مقابل برقی: بدنه اصلی شامل مکانیزم الکترومکانیکی است و روی چهارچوب قرار می‌گیرد.

۲. Keeper یا زبانه‌گیر: محل قرارگیری زبانه قفل است. با دریافت فرمان الکتریکی، این قسمت آزاد می‌شود تا امکان باز شدن درب فراهم شود.

۳. سیم‌پیچ و مکانیزم الکترومکانیکی: فرمان الکتریکی را به حرکت مکانیکی تبدیل می‌کند.

۴. Faceplate: صفحه فلزی جلوی مقابل است که روی چهارچوب نصب می‌شود.

۵. ترمینال‌های برق: برای اتصال مقابل به منبع تغذیه و مدار فرمان استفاده می‌شوند.

۶. مدار فرمان: بسته به پروژه می‌تواند آیفون، رله، کنترلر دسترسی یا تجهیز دیگری باشد.

۷. منبع تغذیه: ولتاژ و جریان منبع تغذیه باید با مشخصات دقیق مقابل انتخاب‌شده مطابقت داشته باشد.

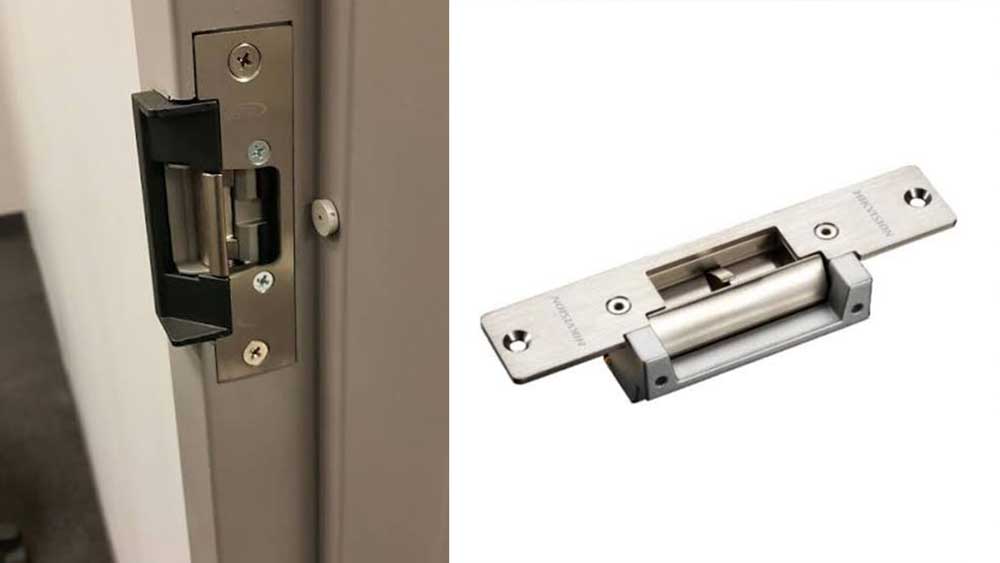

مقابل برقی کجا نصب می‌شود؟

محل نصب مقابل برقی معمولاً چهارچوب درب است، نه خود لنگه درب. مقابل در محلی نصب می‌شود که زبانه قفل هنگام بسته شدن وارد آن می‌شود. این موضوع برای طراحی درب‌های جدید اهمیت زیادی دارد.

اگر یک درب ضدسرقت یا درب ورودی ساختمان از ابتدا قرار است به مقابل برقی مجهز شود، بهتر است محل نصب، ابعاد و مسیر سیم‌کشی از مرحله طراحی چهارچوب پیش‌بینی شود. این کار باعث می‌شود نصب نهایی تمیزتر، دقیق‌تر و کم‌دردسرتر باشد.

مقابل برقی چه کاربردی دارد؟

- هماهنگ‌سازی درب ضدسرقت ورودی با آیفون

- کنترل ورود به لابی و ورودی ساختمان

- اتصال درب به سیستم کنترل تردد

- بازکردن درب با فرمان الکتریکی

- ارتقای درب‌های موجود به سیستم کنترل ورود

نصب مقابل برقی چگونه انجام می‌شود؟

نصب مقابل برقی باید توسط فرد متخصص و بر اساس الگوی نصب همان مدل انجام شود. مراحل کلی نصب مقابل برقی شامل:

۱. بررسی درب و قفل: ابتدا نوع درب، چهارچوب، قفل، زبانه و جهت بازشو بررسی می‌شود.

۲. انتخاب مدل مناسب: مقابل باید بر اساس نوع قفل، جنس چهارچوب، میزان تردد و سطح امنیت انتخاب شود.

۳. جانمایی: موقعیت دقیق مقابل روی چهارچوب مشخص می‌شود.

۴. ایجاد محل نصب: در صورت توکار بودن، فضای لازم در چهارچوب ایجاد می‌شود.

۵. نصب و تنظیم: مقابل در جای خود ثابت شده و موقعیت آن نسبت به زبانه قفل تنظیم می‌شود.

۶. سیم‌کشی: اتصال به منبع تغذیه و سیستم کنترل تردد انجام می‌شود.

۷. تست نهایی: عملکرد درب در حالت‌های مختلف، از جمله باز شدن، بسته شدن، قطع و وصل برق و عملکرد سیستم کنترل دسترسی بررسی می‌شود.

تفاوت مقابل برقی و قفل مگنتی در درب لابی چیست؟

مقابل برقی و قفل مگنتی هر دو در سیستم کنترل دسترسی کاربرد دارند، اما ساختار عملکرد آنها متفاوت است.

مقابل برقی معمولاً در چهارچوب نصب می‌شود و با زبانه قفل مکانیکی درب همکاری می‌کند.

قفل مگنتی با نیروی مغناطیسی، درب را در وضعیت بسته نگه می‌دارد و معمولاً از یک مگنت و صفحه مقابل تشکیل می‌شود.

بنابراین برای درب لابی یا درب ضدسرقت، انتخاب بین این دو باید بر اساس نوع درب، قفل موجود، شرایط نصب، نیاز امنیتی و الزامات ایمنی انجام شود. در پروژه‌ای که قرار است ساختار قفل مکانیکی حفظ شود، مقابل برقی می‌تواند راهکار مناسب‌تری باشد.

جمع‌بندی

مقابل برقی یکی از تجهیزات مهم در طراحی ورودی‌های کنترل‌شده ساختمان است که می‌تواند بین درب، قفل مکانیکی و سیستم کنترل الکترونیکی ورود ارتباط ایجاد کند.

یکی از کاربردهای مهم آن، نصب روی درب ضدسرقت ورودی یا درب لابی و اتصال به آیفون ساختمان است؛ به‌طوری که ساکن بتواند پس از شناسایی مراجعه‌کننده، با فشردن دکمه آیفون، فرمان باز شدن درب را صادر کند.
